WTC-NVS22DC網絡傳輸器是利用EoC、PoC、PoE多項技術,實現在一條線纜上面同時傳輸網絡信號和電源,網電同傳時距離可達500米,純網絡數據傳輸可達1000米。
傳輸器遵循IEEE802網絡協議標準,支持與任意廠家網絡設備互聯互通。
適用場景:
遠距離PoE延長供電。
電梯隨行同軸線纜傳輸網絡和電源。
任意線纜同步傳輸電源和網絡的應用。
產品特點:
※ 高速率、遠距離網絡信號傳輸:
純數據傳輸較遠可達1000米,較高速率可達100 Mbps;
※ 高性能、信號無衰減
網絡信號無延時傳輸,設備只對網絡信號進行傳輸媒介轉換,對信號無任何損失或衰減;
※ 標準網絡協議:
遵循IEEE802網絡協議標準,支持與任意廠家網絡設備互聯互通;
※ 支持大功率PoE遠程供電:
基于EoC+PoC+PoE技術,實現網絡信號和電源信號共纜傳輸,較遠可達500米,可向前端設備提供af/at標準PoE或DC12V1.5A的電源輸出(可定制60W PoE輸出);
※ 通用型遠距離PoE延長器:
基于PoC+PoE和IEEE802.3 af/at的標準,可作為標準的PoE網絡延長器使用;
※ 經濟型傳輸媒介:
傳輸器支持同軸線纜、2芯線、網線作為傳輸線路,可利用即有線材或線路同時傳輸數據和電源;
※ 高安全性:
數據傳輸支持128bit AES加密,數據傳輸安全可靠;
※ 即插即用:
支持即插即用,無需調整網絡結構和功能設置即可使用;
※ 收發靈活搭配:
設備不區分接收端或發送端,支持前后端互換;
※ 寬電壓輸入:
支持在任意前端或后端輸入DC24-56V電源即可為另一端傳輸器提供DC12V電源或PoE輸出;
※ 模塊化設計:
模塊化、主動散熱式設計,適合7*24小時不間斷服務,內置ESD保護電路,能有效防止靜電損壞;
技術規格:
產品名稱 | PoC&PoE網絡傳輸器 | |||
產品型號 | WTC-NVS22DC-(PoE) | WTC-NVS22DC-(PoE)/T | WTC-NVS22DC-(PoE)/EC | |
傳輸特性 | 純數據傳輸距離 | 1000米內 | ||
網電共纜傳輸距離 | 500米內 | |||
較大帶寬 | 100Mbps | |||
傳輸媒介 | 同軸線纜 | 2芯線 | 超五類以上網線 | |
協議 | 網絡標準 | IEEE802網絡協議標準 | ||
PoE標準 | IEEE802.3 af/at(需選配PoE功能) | |||
電源特性 | 局端/終端輸入 | DC24-56V:支持DC12V輸出 DC48V-56V:支持DC12V輸出和PoE功能 | ||
PoE標準 | IEEE802.3 af/at(支持定制60W標準) | |||
DC輸出 | DC12V1.5A | |||
整機功耗 | ≤2.5W | |||
連接件 | 電源輸入 | 2.1*5.5mm DC插座 | ||
PoE電源輸出 | RJ45網絡接口 | |||
DC電源輸出 | 2pin接線端子 | |||

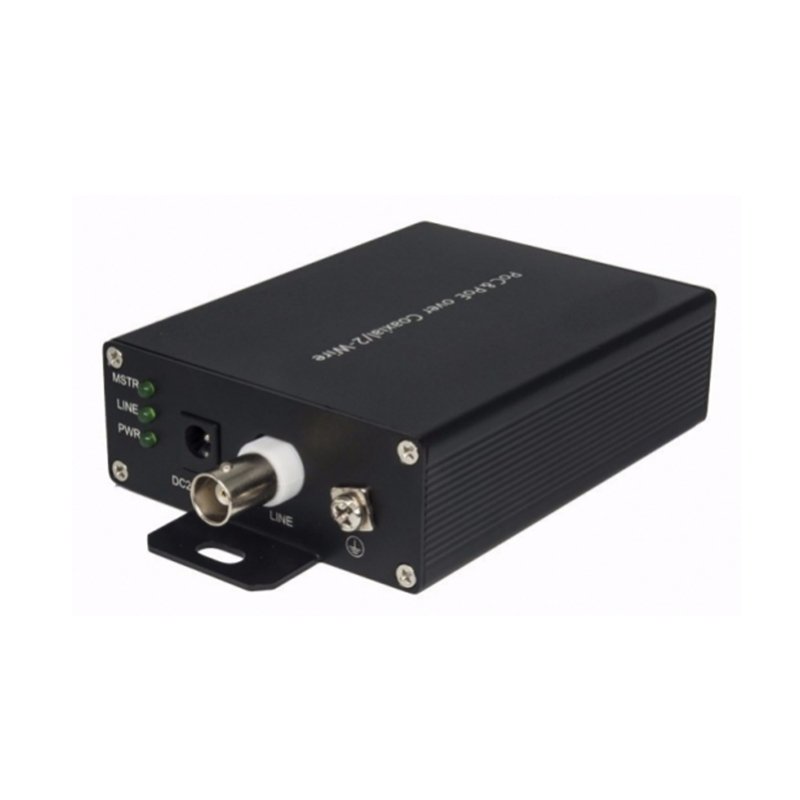

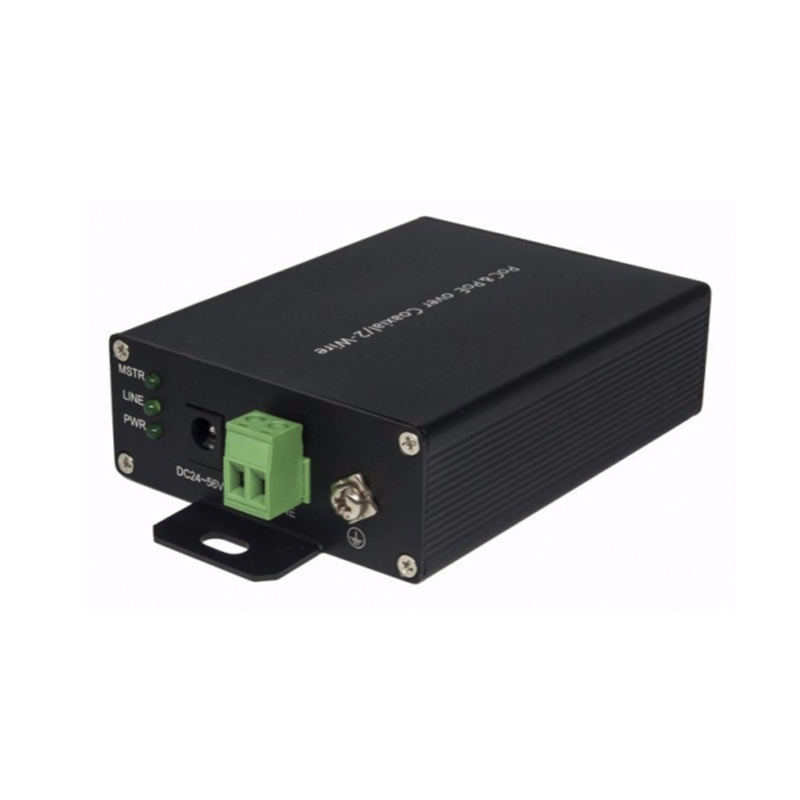

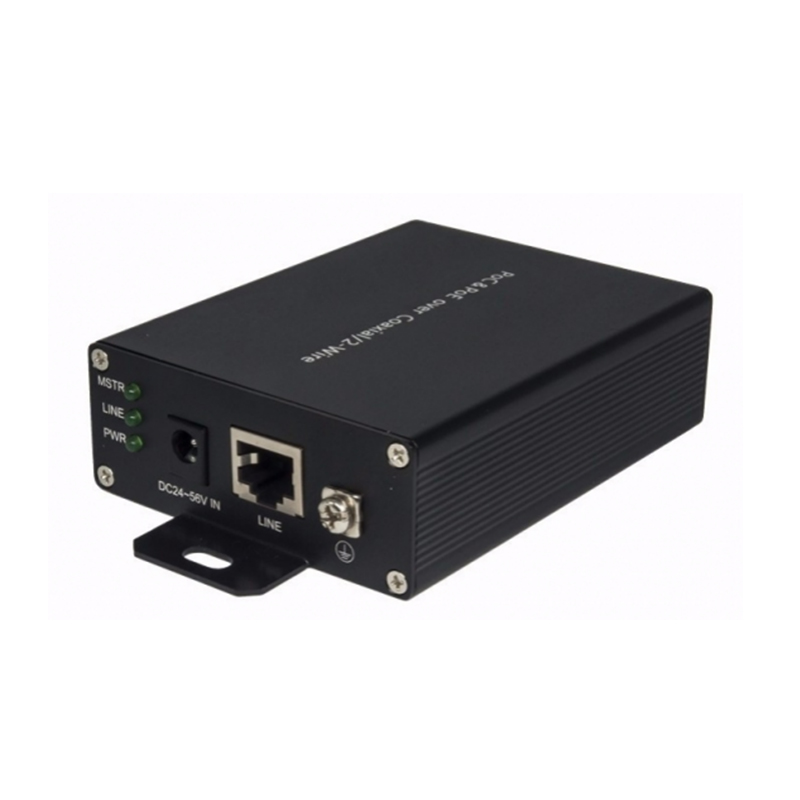

傳輸媒介接口 | BNC母頭 | 2pin接線端子 | RJ45 | |

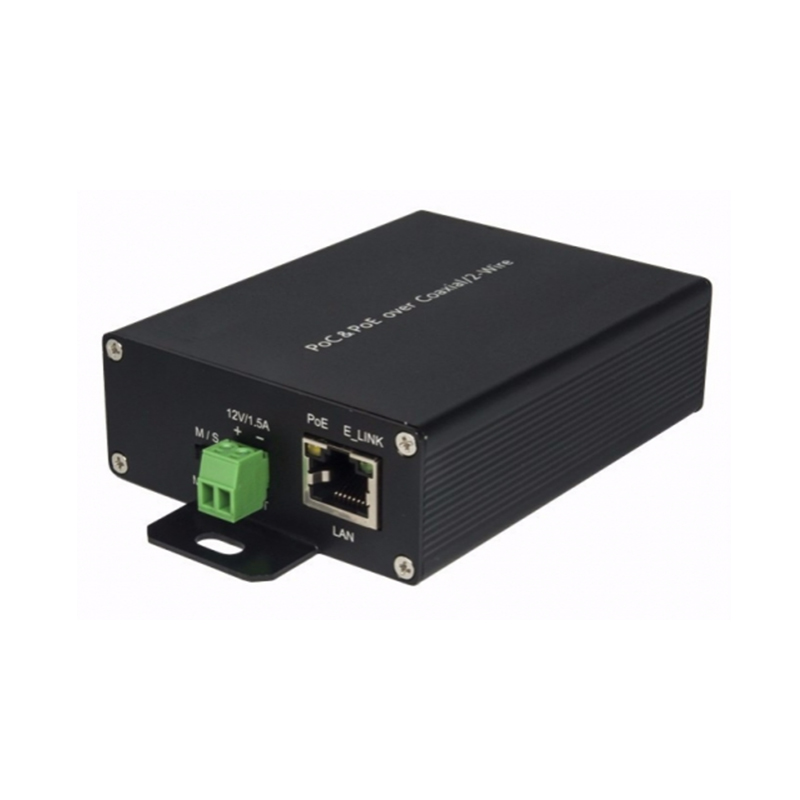

網絡接口 | RJ45 10/100Mbps自適應 | |||
接地端 | M4螺絲 | |||
指示燈 | MSTR | Master狀態指示燈,上電前將開關撥到M側后常亮,上電前撥到S側時不亮 | ||
LINK | 信號連接指示燈,前后端信號連通時常亮 | |||
PWR | 電源指示燈 | |||
RJ45黃燈 | PoE工作指示燈,有PoE輸出時常亮 | |||
RJ45綠燈 | 網絡通信指示燈,通信時閃爍 | |||
主/從設置 | 1位撥碼開關 (開關置于右側,master模式;開關置于左側,slave模式) | |||
應用環境 | 工作溫度 | -20度~70度 | ||
相對濕度 | 5%~95%,無凝結 | |||
產品尺寸 | 長*寬*高 | 120*75*30 (含接口) |

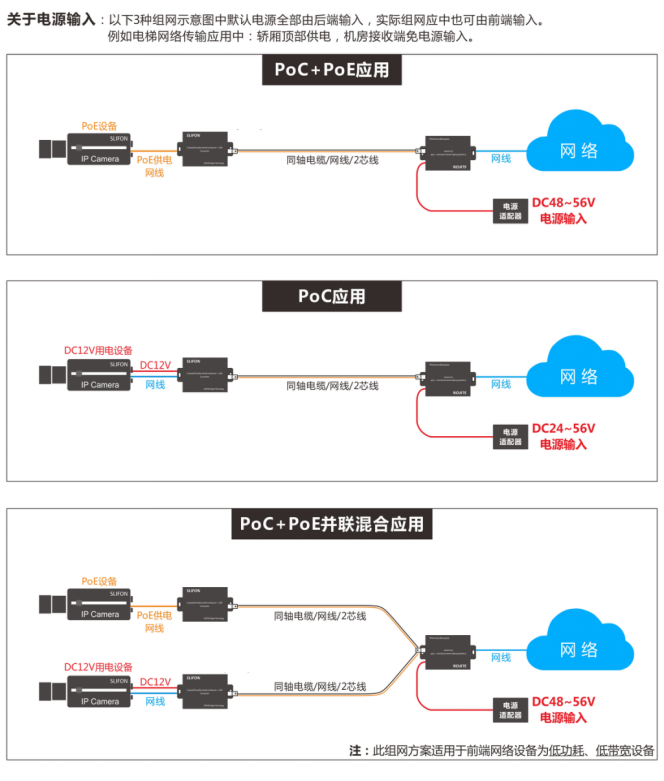

典型組網示意圖:
WTC-NVS22DC網絡傳輸器是利用EoC、PoC、PoE多項技術,實現在一條線纜上面同時傳輸網絡信號和電源,網電同傳時距離可達500米,純網絡數據傳輸可達1000米。
傳輸器遵循IEEE802網絡協議標準,支持與任意廠家網絡設備互聯互通。
適用場景:
遠距離PoE延長供電。
電梯隨行同軸線纜傳輸網絡和電源。
任意線纜同步傳輸電源和網絡的應用。
產品特點:
※ 高速率、遠距離網絡信號傳輸:
純數據傳輸較遠可達1000米,較高速率可達100 Mbps;
※ 高性能、信號無衰減
網絡信號無延時傳輸,設備只對網絡信號進行傳輸媒介轉換,對信號無任何損失或衰減;
※ 標準網絡協議:
遵循IEEE802網絡協議標準,支持與任意廠家網絡設備互聯互通;
※ 支持大功率PoE遠程供電:
基于EoC+PoC+PoE技術,實現網絡信號和電源信號共纜傳輸,較遠可達500米,可向前端設備提供af/at標準PoE或DC12V1.5A的電源輸出(可定制60W PoE輸出);
※ 通用型遠距離PoE延長器:
基于PoC+PoE和IEEE802.3 af/at的標準,可作為標準的PoE網絡延長器使用;
※ 經濟型傳輸媒介:
傳輸器支持同軸線纜、2芯線、網線作為傳輸線路,可利用即有線材或線路同時傳輸數據和電源;
※ 高安全性:
數據傳輸支持128bit AES加密,數據傳輸安全可靠;
※ 即插即用:
支持即插即用,無需調整網絡結構和功能設置即可使用;
※ 收發靈活搭配:
設備不區分接收端或發送端,支持前后端互換;
※ 寬電壓輸入:
支持在任意前端或后端輸入DC24-56V電源即可為另一端傳輸器提供DC12V電源或PoE輸出;
※ 模塊化設計:
模塊化、主動散熱式設計,適合7*24小時不間斷服務,內置ESD保護電路,能有效防止靜電損壞;
技術規格:
產品名稱 | PoC&PoE網絡傳輸器 | |||
產品型號 | WTC-NVS22DC-(PoE) | WTC-NVS22DC-(PoE)/T | WTC-NVS22DC-(PoE)/EC | |
傳輸特性 | 純數據傳輸距離 | 1000米內 | ||
網電共纜傳輸距離 | 500米內 | |||
較大帶寬 | 100Mbps | |||
傳輸媒介 | 同軸線纜 | 2芯線 | 超五類以上網線 | |
協議 | 網絡標準 | IEEE802網絡協議標準 | ||
PoE標準 | IEEE802.3 af/at(需選配PoE功能) | |||
電源特性 | 局端/終端輸入 | DC24-56V:支持DC12V輸出 DC48V-56V:支持DC12V輸出和PoE功能 | ||
PoE標準 | IEEE802.3 af/at(支持定制60W標準) | |||
DC輸出 | DC12V1.5A | |||
整機功耗 | ≤2.5W | |||
連接件 | 電源輸入 | 2.1*5.5mm DC插座 | ||
PoE電源輸出 | RJ45網絡接口 | |||
DC電源輸出 | 2pin接線端子 | |||
傳輸媒介接口 | BNC母頭 | 2pin接線端子 | RJ45 | |
網絡接口 | RJ45 10/100Mbps自適應 | |||
接地端 | M4螺絲 | |||
指示燈 | MSTR | Master狀態指示燈,上電前將開關撥到M側后常亮,上電前撥到S側時不亮 | ||
LINK | 信號連接指示燈,前后端信號連通時常亮 | |||
PWR | 電源指示燈 | |||
RJ45黃燈 | PoE工作指示燈,有PoE輸出時常亮 | |||
RJ45綠燈 | 網絡通信指示燈,通信時閃爍 | |||
主/從設置 | 1位撥碼開關 (開關置于右側,master模式;開關置于左側,slave模式) | |||
應用環境 | 工作溫度 | -20度~70度 | ||
相對濕度 | 5%~95%,無凝結 | |||
產品尺寸 | 長*寬*高 | 120*75*30 (含接口) |
典型組網示意圖:
